喷水织机的构造

引纬机构：

引纬机构的作用是将纬纱引入梭口，使之能和经纱交错成布料。喷水织机的引纬机构是以水为载体，利用高压水的喷射依靠水流和纺纱线的摩擦力将纬纱引入梭口，这使得喷水织机在速度、省力、节能等方面占有优势，但仅限于织造疏水性布料。
一、基本结构及工作原理

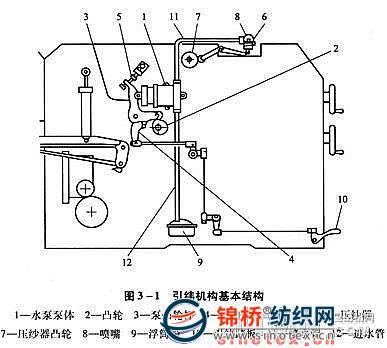

如图3—1所示，织机运转中，水泵凸轮2的归转使泵凸轮杆3拉动柱塞向左休闲，使水泵从浮筒箱9吸水，水受压后再从喷嘴8喷出。同时，压纱器开启，放出纬纱，由水流带动，从面料一侧引向另一侧，引纬结束后，压纱器关闭，夹住纬纱至下次引纬。

织机停止时，踩住引纬踏板10，泵杆4推动泵凸轮杆3、拉动水泵柱塞，浮筒箱吸水，放开踏板，喷嘴喷出水来，尽成一次投纬。
二、水泵
(一)水泵的结构

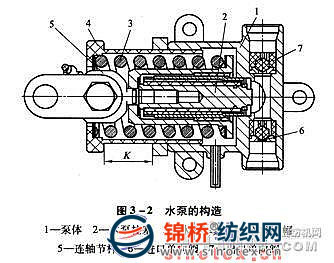

水泵是引纬机构中为重要的装置。它的基本构造如图3—2所示。

当凸轮从小半径转向大半径时，连轴节杆5在泵凸轮杆的带动下向左休闲，使水泵弹簧3受到压缩，在水泵内部形成负压，进口单向阀6打开，出口单向阀7关闭，水从浮筒箱被吸入水泵。当凸轮从大半径蓦地降至小半径，由于水泵弹簧3的作用使水泵柱塞2迅速向右挪移，并将压力直接作用于吸入水泵中的水柱上，此时进口单向阀6关闭，出口单向阀7打开，水从水泵被压出，再经出水管喷嘴喷出。
(二)水泵阀
水泵阀和水泵体组成一体。进口单向阀6和进水管相连，出口单向阀7和出水管相连。在这些连接处，必须连接密切，不漏水、不漏气，否则，织机运转时，将会使泵阀球的动作不规则，水量不稳造成短纬的缺陷。
(三)水泵动程
从喷嘴喷出的水量，取决于水泵动程及柱塞直径。常用的动程范围是10～12 mm。水泵凸轮动程越大，则由水泵排出的水量越多；柱塞直径有16 mm、18 mm、20 mm、22 mm、24 mm、26 mm、28 mm等。在宽幅织机上，实用到直径为30 mm的，以保证足够的水量，将纬纱顺利引到末端。
(四)水泵压力

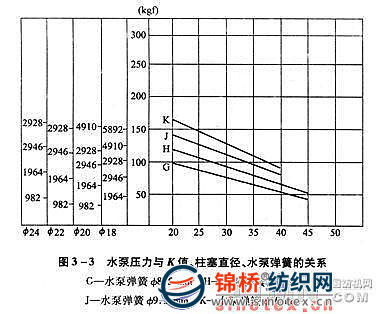

水泵的压力主要取决于水泵弹簧与柱塞的直径与K值。水泵弹簧与柱塞的直径根据原材料种类、有效宽度、织机转数等因素而定。目前，喷水织机上常用的水泵弹簧的钢丝直径有8.5 mm、9 mm、9.5 mm、10 mm四种，柱塞直径有18 mm、20 mm、22 mm、24 mm等几种。在新开辟的有效宽度3500 mm的喷水织机上，柱塞直径已达到40 mm。K值的大小是在织机实际运转时，根据纬丝的飞行状况，由旋转弹簧背帽4来设定的。水泵压力和K值、柱塞直径、水泵弹簧的关系如图3—3所示。

三、喷嘴

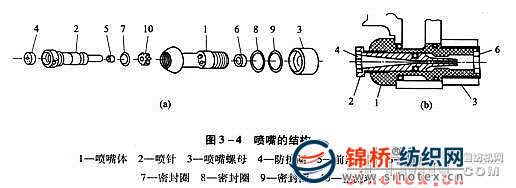

喷嘴的结构如图3—4所示。

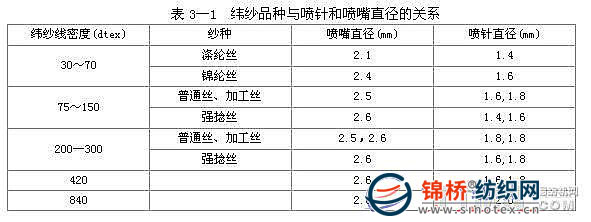

喷嘴的规格包含喷针与喷嘴(内孔)的直径。目前，常用#p##e#的规格，喷针有1.4、1.6、1.8、2.0，喷嘴有2.1、2.4、2.5、2.6、2.8。布料的品种和喷针与喷嘴的直径的关系见表3—1。

注 随转速、有效宽度、水泵柱塞与弹簧的不同应作相应的变动。根据图3—4所示2是喷外喷针规格1.4、1.6指什么地方尺寸，喷嘴2.1、2.4只是指各中什么地方尺寸。
四、压纱器

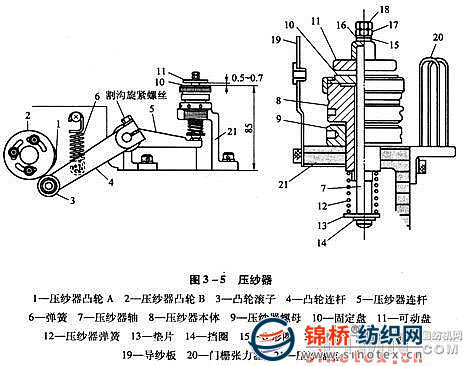

压纱器的作用是操纵纬丝开始进入梭口与结束飞行而将纬丝夹住，是引纬机构必不可少的一部分。分为机械式压纱与电子式压纱两种。电子压纱由电控程序来操纵开闭，用于双喷嘴与多喷嘴。机械式压纱主要用于单喷嘴，其结构如图3—5所示。

织机运转时，压纱器凸轮的归转使凸轮连杆4摆动，带动压纱器连杆5摆动，从而使压纱器轴7上下挪移，操纵纬纱进入梭口与结束飞行。
五、引纬时间
(一)引纬时间的设定
(1)引纬时间的设定，喷射开始时间设定在钢筘向后摆动，筘面(前面)刚过喷嘴中央时，使其喷水，因机器配置钢筘动程不同，其喷射开始时间的设定有所不同，如：单喷(75动程)为85°，双喷(95动程)为90°。
(2)飞行终了应设定于钢筘向前摆动至喷嘴中央线之前结求为准。
(3)喷射开始时间以调整水泵凸轮位置来设定。
(4)引纬时纬丝飞行开始时间及引纬终了纬丝飞行终止的时间，可调整压纱器凸轮A与B的位置来设定。
(5)为保证顺利引纬，有必要将伸出喷嘴尖端的短丝伸直，需要设先行角。因此将开放压纱器的时间比喷射开始时间作延迟，此角度即为先行角。根据纬纱的不同，通常设定为：锦纶、聚酯纤维10°，强捻丝5°～10°，聚酯纤维加工丝15°～20°。

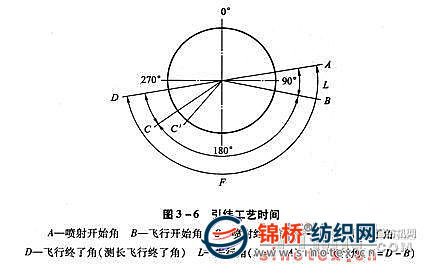

(6)上述角度关系可用图3—6来表示。

(二)织机标准工艺时间
织机型号不同，布料品种不同，其织机标准工艺时间都会有所不同。

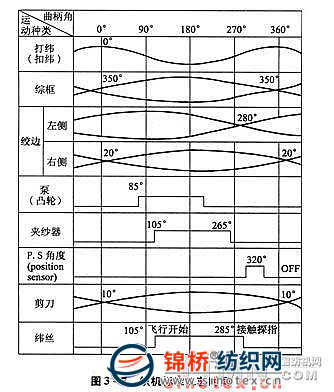

以LW型单喷织机为例，织机标准工艺时间如图3—7所示。

六、双水泵引纬机构

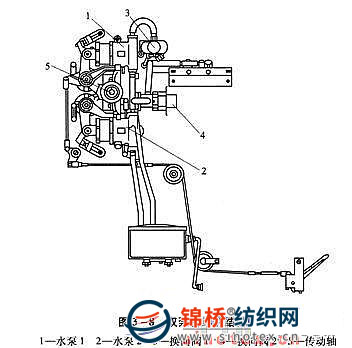

随着织造工艺的进展，单水泵已经不能满足多品种布料的要求，双水泵应运而生。双水泵能实现线密度与特性相差很大的两种纬纱的稳定投纬。即使在同种纬纱混合的情况下，由于各喷嘴都设定了佳的投纬条件，因此能发挥高速、稳定的投纬效果。图3—8为双泵引纬的结构图。

理论上，双水泵可以实现四喷，但由于喷嘴位置的限制以及织口的问题，目前多的是三喷。即一个泵操纵一根纬纱，另一个泵操纵两根纬纱。一个泵操纵两根纬纱的情况，和单泵双喷的情况相同，这里不再赘述。这里简要介绍一下双泵的工作原理。两个泵凸轮安装在传动轴5上，当泵凸轮的高点和水泵的连杆臂接触时，水泵l、2从水箱吸水，经水泵弹簧压缩，#p##e#进入换向阀，由电气操纵泵1或泵2的水从喷嘴喷出，而另一个泵喷出的水则经换向阀归到水箱。
无论是单泵还是双泵，其引纬的原理都是相同的，不同之处在于，单泵的水每次都经喷嘴喷出，而双泵工作时，其中一个水泵的水经喷嘴喷出，而另一个水泵的水则经换向阀被卸掉，先后顺序可由电控系统预先进行设定。
